性能參數：

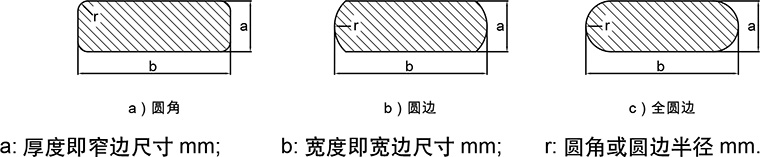

<一>常規母線排的截面形狀，分三種：圓角，圓邊，全圓邊，如下圖所示：

<二>母線的載面積

圓角母線的載面積s按一下計算：

S=a*b-0.858r2m㎡

圓邊母線的載面積s按以下計算：

S=a*b-0.0684a2m㎡

全圓邊母線的載面積s按以下計算：

S=a*b-0.214a2m㎡

<三>銅母線排的物理性能

型號/參數/單位	20℃直流電阻率Ω m㎡/m	導電率 %IACS	電導率 S/M	電阻溫度系數 ℃-1	膨脹系數 ℃-1	抗拉強度 n/m㎡	伸長率 %	布氏硬度 HB	密度 g/cm3
TMR（軟芯）	≤0.017 241	≥100%	≥57	0.00393	0.000017	≥206	≥35	——	8.89
TMY（硬芯）	≤0.017 77	≥97%	≥56.3	0.00381	0.000017	——	——	≥65	8.89

<四>銅母線排的載流量

    載流量是指：在規定條件下，導體能夠連續承載而不致使其穩定溫度超過規定值的最大電流載流量與導體的布置方式，環境溫度，絕緣材料有關。通常規定的常溫環境溫度為θa=25℃，穩定溫度（溫升溫度），最高溫度為θn=70℃

單片銅母排載流量表（θn=70℃）

母線尺寸寬*厚/mm	交流A				直流A
	25℃	30℃	35℃	40℃	25℃	30℃	35℃	40℃
15*3	210	197	185	170	210	197	185	170
20*3	275	258	242	223	275	258	242	223
25*3	340	320	299	276	340	320	299	276
30*4	475	446	418	385	475	446	418	385
40*4	625	587	550	506	625	587	550	506
40*5	700	659	615	567	705	664	620	571
50*5	860	809	756	697	870	818	765	705
50*6.3	955	898	840	774	960	902	845	778
63*6.3	1125	1056	990	912	1145	1079	1010	928
80*6.3	1480	1390	1300	1200	1510	1420	1330	1225
100*6.3	1810	1700	1590	1470	1875	1760	1650	1520
63*8	1320	1240	1160	1070	1345	1265	1185	1090
80*8	1690	1590	1490	1370	1755	1650	1545	1420
100*8	2080	1955	1830	1685	2180	2050	1920	1770
12*8	2400	2255	2110	1945	2600	2445	2290	2105
63*10	1475	1388	1300	1195	1525	1432	1340	1235
80*10	1900	1786	1670	1540	1990	1870	1750	1610
100*10	2310	2170	2030	1870	2470	2320	2175	2000
125*10	2650	2490	2330	2150	1950	2770	2595	2390
150*10	2970	2810	2650	2470	3230	3050	2875	2670

2片或3片銅母排拼接載流量表（θn=70℃ θa=25℃）

母線尺寸寬*厚/mm	交流A		直流A
	2片	3片	2片	3片
40*4			1090
40*5			1250
50*5			1525
50*6.3			1700
63*6.3	1740	2240	1990	2495
80*6.3	2110	2720	2630	3220
100*6.3	2470	3170	3245	3940
63*8	2160	2790	2485	3020
80*8	2620	3370	3095	3850
100*8	3060	3930	3810	4690
125*8	3400	4340	4400	5600
63*10	2560	3300	2725	3530
80*10	3100	3990	3510	4450
100*10	3610	4650	4325	5385
125*10	4100	5200	5000	6250
